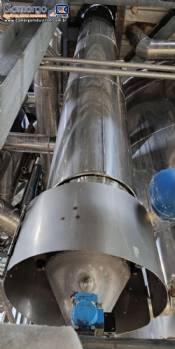

Trocador de calor de casco tubo.

Fabricante | marca: DEDINI.

Área de Troca: 35 m².

Ano: 2014.

A máquina está em operação.

Informações da plaquinha:

Equipamento: TROCADOR DE CALOR CASCO / TUBO 1

Tratamento Térmico: NÃO.

NR-13: Classe: C / Grupo: 5 / Categoria: V.

Peso Vazio: 980 kgf.

Peso Cheio D'água: 1400 kgf.

- Especificações Técnicas - Casco:

Produto: VAPOR.

Capacidade / Superfície: 0,420 m³.

Pressão de Projeto: 8,8 kgf / cm².

Pressão de Operação: 8 kgf / cm².

Pressão de Teste: 12,3 kgf / cm².

Pressão Máx. Trab. Admissível: 8,8 kgf / cm².

Temperatura de Projeto: 180 °C.

Temperatura de Entrada: 170 °C.

Temperatura de Saída: 170 °C.

Corrosão Admissível: 0.0 mm.

Radiografia: PARCIAL.

- Especificações Técnicas - Tubos:

Produto: SABÃO.

Capacidade / Superfície: 35 m².

Pressão de Projeto: 13 kgf / cm².

Pressão de Operação: 12 kgf / cm².

Pressão de Teste: 16,9 kgf / cm².

Pressão Máx. Trab. Admissível: 13 kgf / cm².

Temperatura de Projeto: 150 °C.

Temperatura de Entrada: 95 °C.

Temperatura de Saída: 140 °C.

Corrosão Admissível: 0.0 mm.

Radiografia: PARCIAL.
